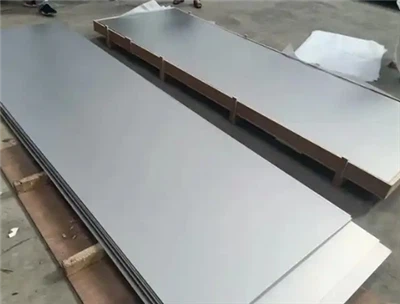

ASTM B265 titaani ja titaaniseoslevy
Mikä on ASTM B265?
ASTM B265 on titaanin ja titaaniseosnauhojen, -levyjen ja -levyjen vakiospesifikaatio valssaamalla. Siinä määritetään litteille-valssattujen titaanituotteiden kemiallinen koostumus, mekaaniset ominaisuudet, mittatoleranssit ja testausmenettelyt.
ASTM B265:n tärkeimmät näkökohdat:
Kattava arvosanan kattavuus:Sisältää kaikki kaupallisesti puhtaat laatuluokat (1, 2, 3, 4) ja tärkeimmät seoslaadut (5, 7, 9, 12, 23 jne.)
Kansainvälisesti tunnustettu:Hyväksytty maailmanlaajuisesti ilmailu-, lääke-, teollisuus- ja paineastiasovelluksiin
Laadunvarmistus:Määrittää kemiallisen analyysin, vetoominaisuuksien ja mittatarkkuuden testausvaatimukset
Jäljitettävyys:Edellyttää lämmön/erän jäljitettävyyttä ja tehtaan testiraportteja
ASTM B265 -luokan luokitukset
| Luokka | UNS-nimitys | Tyyppi | Yleisnimi |
|---|---|---|---|
| Luokka 1 | R50250 | Kaupallisesti puhdas | CP Titanium Grade 1 |
| Luokka 2 | R50400 | Kaupallisesti puhdas | CP Titanium Grade 2 |
| Luokka 3 | R50550 | Kaupallisesti puhdas | CP Titanium Grade 3 |
| Luokka 4 | R50700 | Kaupallisesti puhdas | CP Titanium Grade 4 |
| luokka 5 | R56400 | Alfa{0}}beta-seos | Ti-6Al-4V |
| luokka 7 | R52400 | CP palladiumilla | Ti-0,15Pd |
| Luokka 9 | R56320 | Alfa{0}}beta-seos | Ti-3Al-2,5V |
| Luokka 11 | R52250 | CP palladiumilla | Ti-0,15Pd (vähähappi) |
| Luokka 12 | R53400 | Lähellä-Alpha-seosta | Ti-0,3Mo-0,8Ni |
| Luokka 16 | R52402 | CP palladiumilla | Ti-0.05Pd |
| Luokka 17 | R52252 | CP palladiumilla | Ti-0,05Pd (vähän happea) |
| Luokka 23 | R56401 | Alfa{0}}beetametalliseos (ELI) | Ti-6Al-4V ELI |
| Luokka 24 | R56405 | Alfa{0}}beta-seos | Ti-6Al-4V (Pd:n kanssa) |
| Luokka 25 | R56403 | Alfa{0}}beta-seos | Ti-6Al-4V (Ru:n kanssa) |
| Luokka 26 | R52404 | CP Ru:n kanssa | Ti-0,1 Ru |
| Luokka 27 | R52254 | CP Ru:n kanssa | Ti-0.1Ru (vähän happea) |
| Luokka 28 | R56323 | Alfa{0}}beta-seos | Ti-3Al-2,5 V (Ru:n kanssa) |
| Luokka 29 | R56404 | Alfa{0}}beetametalliseos (ELI ja Ru) | Ti-6Al-4V ELI (Ru:n kanssa) |
Kemiallisen koostumuksen vaatimukset (ASTM B265)
Kaupallisesti puhtaat arvot
| Luokka | Ti | Fe (max) | O (max) | C (max) | N (max) | H (max) |
|---|---|---|---|---|---|---|
| Luokka 1 | Saldo | 0.20% | 0.18% | 0.08% | 0.03% | 0.015% |
| Luokka 2 | Saldo | 0.30% | 0.25% | 0.08% | 0.03% | 0.015% |
| Luokka 3 | Saldo | 0.30% | 0.35% | 0.08% | 0.05% | 0.015% |
| Luokka 4 | Saldo | 0.50% | 0.40% | 0.08% | 0.05% | 0.015% |
Seoslaadut
| Luokka | Al | V | Fe (max) | O (max) | Muut | Ti |
|---|---|---|---|---|---|---|
| luokka 5 | 5.5-6.5 | 3.5-4.5 | 0.40% | 0.20% | – | Saldo |
| luokka 7 | – | – | 0.30% | 0.25% | Pd 0,12-0,25 | Saldo |
| Luokka 9 | 2.5-3.5 | 2.0-3.0 | 0.25% | 0.15% | – | Saldo |
| Luokka 11 | – | – | 0.20% | 0.18% | Pd 0,12-0,25 | Saldo |
| Luokka 12 | – | – | 0.30% | 0.25% | Mo 0,2-0,4, Ni 0,6-0,9 | Saldo |
| Luokka 23 | 5.5-6.5 | 3.5-4.5 | 0.25% | 0.13% | – | Saldo |
Mekaaniset ominaisuudet (hehkutettu kunto)
| Luokka | Vetolujuus (min) | myöntövoima (min) | Venymä (min) |
|---|---|---|---|
| Luokka 1 | 240 MPa (35 ksi) | 170 MPa (25 ksi) | 24% |
| Luokka 2 | 345 MPa (50 ksi) | 275 MPa (40 ksi) | 20% |
| Luokka 3 | 450 MPa (65 ksi) | 380 MPa (55 ksi) | 18% |
| Luokka 4 | 550 MPa (80 ksi) | 480 MPa (70 ksi) | 15% |
| luokka 5 | 895 MPa (130 ksi) | 828 MPa (120 ksi) | 10% |
| luokka 7 | 345 MPa (50 ksi) | 275 MPa (40 ksi) | 20% |
| Luokka 9 | 620 MPa (90 ksi) | 483 MPa (70 ksi) | 15% |
| Luokka 11 | 240 MPa (35 ksi) | 170 MPa (25 ksi) | 24% |
| Luokka 12 | 483 MPa (70 ksi) | 345 MPa (50 ksi) | 18% |
| Luokka 23 | 860 MPa (125 ksi) | 795 MPa (115 ksi) | 10% |
Saatavilla olevat lomakkeet ja viimeistelyt
Lomakkeet:
Arkki:Paksuus < 5,0 mm
Nauha:Kierretty levytuote
Levy:Paksuus Suurempi tai yhtä suuri kuin 5,0 mm
Vakioviimeistelyt:
Kuumavalssattu ja hehkutettu– Myllyviimeistely
Marinoitu– Kemiallisesti puhdistettu pinta
Kylmävalssattu– Sileä, tasainen pinta
Kiiltävä– Heijastava viimeistely
Hiekkapuhallettu– Matta rakenne
Mitä eroa ASTM B265:llä ja ASTM B348:lla on?
| Vakio | Kannet | Tyypilliset muodot |
|---|---|---|
| ASTM B265 | Titaanista ja titaaniseoksesta valmistettu nauha, levy ja levy | Litteät tuotteet – levyt, levyt, kelat |
| ASTM B348 | Titaani ja titaaniseostangot ja aihiot | Pitkät tuotteet – pyöreät tangot, neliötangot, suorakaiteen muotoiset tangot |
Kuinka valitsen sovellukselleni oikean titaanilaadun?
Harkitse näitä tekijöitä:
Vahvuusvaatimukset– Grade 5/Grade 23 korkea lujuus; Luokka 2 kohtalaiselle lujuudelle
Korroosioympäristö– Luokka 7/luokka 12 aggressiiviseen kemikaalialtistukseen
Muodostuvat tarpeet– Grade 1/Grade 2 maksimaalisen muovattavuuden saavuttamiseksi
Lämpötila– luokka 5 kohonneille lämpötiloille; CP-laadut kohtalaisiin lämpötiloihin
Biologinen yhteensopivuus– luokka 23 implanteille; Luokka 2/4 kirurgisille instrumenteille
Budjetti– CP-laadut ovat edullisempia kuin metalliseoslaadut
Millaista pintakäsittelyä suositellaan sovellukselleni?
| Sovellus | Suositeltu viimeistely |
|---|---|
| Kemiallinen käsittely | Marinoitu |
| Ilmailun komponentit | Marinoitu tai kylmävalssattu |
| Lääketieteelliset laitteet | Kylmävalssattu tai kiillotettu |
| arkkitehtoninen | Kiillotettu tai kylmävalssattu |
| Elintarvikkeiden jalostus | 2B tai kiillotettu |
| Yleinen valmistus | Marinoitu |
| Jatkokäsittely/työstö | Kuumavalssattu tai peitattu |
