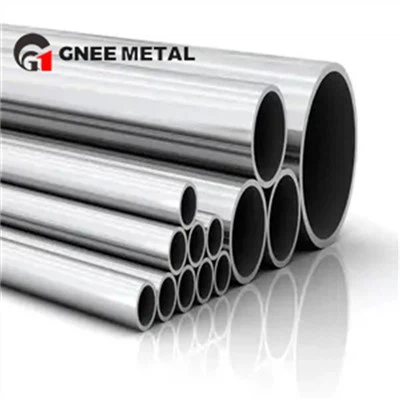

Titaaniseoksesta valmistetut putket

Titaani on kemiallisesti erittäin vakaa metalli, jolla on erinomainen korroosionkestävyys useimpia happoja, emäksiä, suoloja ja muita kemiallisia aineita vastaan. Huoneenlämpötilassa titaani reagoi hapen kanssa muodostaen pinnalle tiheän oksidikalvon, joka estää lisäkorroosiota. Jopa äärimmäisissä ympäristöissä, kuten korkeassa lämpötilassa, korkeassa paineessa ja voimakkaassa korroosiossa, titaaniputket voivat säilyttää pitkän käyttöiän.



Luokka	UNS-nimitys	Nimellinen koostumus	Tärkeimmät ominaisuudet	Ensisijaiset sovellukset
luokka 5	R56400	Ti-6Al-4V	Vahva, lämpökäsiteltävä	Ilmailu, rakenteellinen, korkeapaine{0}}
luokka 7	R52400	Ti-0,15Pd	Ylivoimainen korroosionkestävyys	Kemiallinen käsittely, meri
Luokka 9	R56320	Ti-3Al-2,5V	Keskivahva, erinomainen muovattavuus	Hydrauliputket, ilmailu
Luokka 23	R56407	Ti-6Al-4V ELI	Suuri lujuus, parannettu sitkeys	Lääketieteelliset implantit, kryogeeniset



Ammattimainen puhdas titaaniputkimateriaalien toimittaja - GNEE





























NPS	DN	OD [in (mm)]	Seinän paksuus [in (mm)]
			SCH 5	SCH 10s / 10	SCH 30	SCH 40s / 40 / STD	SCH 80s / 80 / XS	SCH 120	SCH 160	XXS
⅛	6	0.405 (10.29)	0.035 (0.889)	0.049 (1.245)	0.057 (1.448)	0.068 (1.727)	0.095 (2.413)	-	-	-
¼	8	0.540 (13.72)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.088 (2.235)	0.119 (3.023)	-	-	-
⅜	10	0.675 (17.15)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.091 (2.311)	0.126 (3.200)	-	-	-
½	15	0.840 (21.34)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.109 (2.769)	0.147 (3.734)	-	0.188 (4.775)	0.294 (7.468)
¾	20	1.050 (26.67)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.113 (2.870)	0.154 (3.912)	-	0.219 (5.563)	0.308 (7.823)
1	25	1.315 (33.40)	0.065 (1.651)	0.109 (2.769)	0.114 (2.896)	0.133 (3.378)	0.179 (4.547)	-	0.250 (6.350)	0.358 (9.093)
1¼	32	1.660 (42.16)	0.065 (1.651)	0.109 (2.769)	0.117 (2.972)	0.140 (3.556)	0.191 (4.851)	-	0.250 (6.350)	0.382 (9.703)
1½	40	1.900 (48.26)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.145 (3.683)	0.200 (5.080)	-	0.281 (7.137)	0.400 (10.160)
2	50	2.375 (60.33)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.154 (3.912)	0.218 (5.537)	0.250 (6.350)	0.343 (8.712)	0.436 (11.074)
2½	65	2.875 (73.03)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.203 (5.156)	0.276 (7.010)	0.300 (7.620)	0.375 (9.525)	0.552 (14.021)
3	80	3.500 (88.90)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.216 (5.486)	0.300 (7.620)	0.350 (8.890)	0.438 (11.125)	0.600 (15.240)
3½	90	4.000 (101.60)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.226 (5.740)	0.318 (8.077)	-	-	0.636 (16.154)



Mekaanisten ominaisuuksien vertailu

Luokka	Vetolujuus (MPa)	myöntövoima (MPa)	Pidentymä (%)	Muovattavuus	Hitsattavuus
luokka 5	895	825	10	★★	★★★
luokka 7	345	275	20	★★★★★	★★★★★
Luokka 9	620	480	15	★★★★	★★★★★
Luokka 23	860	795	12	★★★	★★★



Korroosionkestävyyden vertailu

Ympäristö	luokka 5	luokka 7	Luokka 9	Luokka 23
Merivesi	Erinomainen	Erinomainen	Erinomainen	Erinomainen
Hapettavat hapot	Hyvä	Erinomainen	Hyvä	Hyvä
Pelkistävät hapot	Reilu	Erinomainen	Reilu	Reilu
Kloridit	Erinomainen	Erinomainen	Erinomainen	Erinomainen
Korkea lämpötila	Erinomainen	Hyvä	Hyvä	Erinomainen

Kustannusten vertailu

Tekijä	luokka 5	luokka 7	Luokka 9	Luokka 23
Raaka-ainekustannukset	Kohtalainen	Korkea	Kohtalainen	Keskitaso-Korkea
Valmistuskustannukset	Korkeampi	Matala	Kohtalainen	Korkeampi
Elinkaarikustannukset	Matala	Erittäin alhainen	Matala	Matala
Saatavuus	Erinomainen	Hyvä	Hyvä	Hyvä



Meriteollisuus
Kemian- ja petrokemianteollisuus
Massa- ja paperiteollisuus
Urheilutarvikkeet - golfvarret, polkupyörien rungot jne.
Lääketeollisuus
Ydinteollisuus
Titaani luokitellaan kahteen luokkaan: kaupallisesti puhdas ja seokset, joissa on lisäaineita, kuten alumiinia ja vanadiinia.



Titaaniseoksesta valmistetut putket on suojattu monikerroksisella vienti--pakkausjärjestelmällä, joka on suunniteltu varmistamaan, että ne saapuvat täydellisessä kunnossa. Jokainen putki suojataan ensin erikseen vaahtomuovivälikkeillä tai muovisilla päätykappaleilla pintakosketuksen ja vaurioiden estämiseksi, minkä jälkeen ne niputetaan turvallisesti teräsvanteilla ja reunasuojaimilla. Niput on kääritty kosteussulkukerrokseen VCI (Vapor Corrosion Inhibitor) -paperista ja polyeteenikalvosta, joihin on lisätty kuivausainepakkauksia kosteuden hallintaa varten merikuljetuksen aikana. Lopuksi putket on pakattu lujasti vankoihin ISPM 15 -yhteensopiviin puulaatikoihin tai teräs{6}}runkoisiin kuormalavoihin, joihin on selkeästi merkitty laatu, spesifikaatio, lämpönumero, mitat ja lähetysmerkit täydellisen jäljitettävyyden ja turvallisen käsittelyn varmistamiseksi kansainvälisen kuljetuksen aikana.

GNEE Groupilla on oma tehdas, joka tuottaa monia erilaisia ​​titaanituotteita. Tehtaalla on kokeneita työntekijöitä, päteviä ja ammattimaisia ​​laitteita, hyvin-yhteistyötä ja liiketoimintatiimi, jonka myynti kasvaa- ympäri vuoden. Yritys on erikoistunut titaanimateriaaleihin yli 10 vuoden ajan, ja olemme ansainneet maailmanlaajuisen maineen nopeista toimituksistamme, kilpailukykyisistä hinnoistamme ja hyvästä-huoltopalvelustamme.

Q1: Mitä eroa on saumattomilla ja hitsatuilla titaaniputkilla?

Saumattomat putket on valmistettu kiinteästä aihiosta ilman hitsisaumaa, mikä tarjoaa maksimaalisen eheyden korkeapaineisiin-tai kriittisiin sovelluksiin. Hitsatut putket valmistetaan nauhasta pitkittäishitsauksella, mikä tarjoaa edullisemman tuotannon suuremmille halkaisijoille ja pitemmille pituuksille. Molemmat tyypit ovat hyväksyttäviä ASTM-määritysten mukaisesti, kun ne on valmistettu ja tarkastettu oikein.

Q2: Voidaanko eri titaanilaatuja hitsata yhteen?

Kyllä, sopivalla täytemetallivalinnalla:

Gr5 - Gr5: ERTi-5 täyteaine

Gr5 - Gr9: ERTi-9 täyteaine

Gr7 - Gr2: ERTi-7 tai ERTi-2

Gr23 - Gr23: ERTi-5 ELI täyteaine

Katso tiettyjen yhdistelmien hitsausmenetelmistä.

Q3: Mikä on titaaniputkien enimmäispaineluokitus?

Painearvot riippuvat laadusta, koosta, seinämän paksuudesta ja lämpötilasta. Ota yhteyttä ASME B31.3:een prosessiputkistosta tai erityisistä suunnittelukoodeista. Ohjeena on, että Schedule 10S Grade 5 -putki kestää tyypillisesti 2000-4000 psi:n paineen halkaisijasta riippuen.

Q4: Soveltuvatko nämä arvot happamaan palveluun (H₂S-ympäristöt)?

luokka 5: Rajoitettu kestävyys, saattaa vaatia erityisiä huomioita

luokka 7: Erinomainen sulfidijännityshalkeilun kestävyys

Luokka 9: Hyvä kestävyys, usein määritelty happamaan palveluun

Luokka 23: Samanlainen kuin Grade 5, parannettu sitkeys
