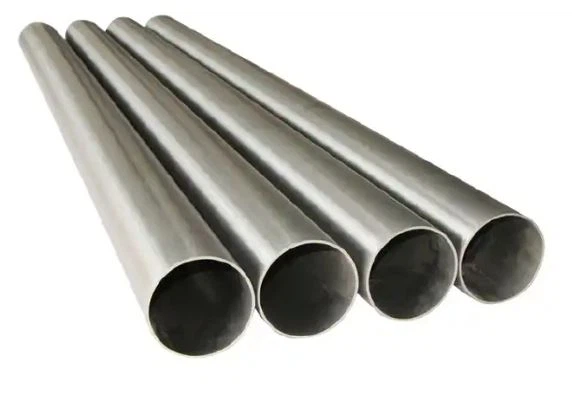

Titaaniseoksesta luokan 2 putket

Titanium Grade 2 putketedustavat laajimmin käytettyä kaupallisesti puhdasta titaanituotetta teollisissa sovelluksissa maailmanlaajuisesti. Erinomaisella korroosionkestävyyden, muovattavuuden ja kohtuullisen lujuuden tasapainolla luokan 2 titaaniputket tarjoavat luotettavaa suorituskykyä kemiankäsittelyssä, meritekniikassa, suolanpoistossa, sähköntuotannossa ja lukemattomilla muilla aloilla.



Titanium Grade 2 on kaupallisesti puhdas (CP) titaanilaatu, joka sisältää:

Titaani:Suurempi tai yhtä suuri kuin 99 % (saldo)

Happi:0,25 % max

Rauta:0,30 % max

Hiili:0,08 % max

Typpi:0,03 % max

Vety:0,015 % max



Toimialan tekniset tiedot

Vakio	Kuvaus
ASTM B861	Titaanista ja titaaniseoksesta valmistettu saumaton putkistandardi
ASTM B862	Titaanista ja titaaniseoksesta valmistettujen hitsattujen putkien vakiotiedot
ASTM B338	Lauhduttimien ja lämmönvaihtimien saumattomien ja hitsattujen titaaniseosputkien vakiotiedot
ASME SB861	ASME Boiler & Pressure Vessel Code -versio
UNS R50400	Unified Numbering System -nimitys
DIN 3.7035	Saksalainen standardinimitys
ISO 5832-2	Implantit leikkausta varten (tarvittaessa)

Mekaaniset ominaisuudet (hehkutettu kunto)

Omaisuus	Arvo	Vertailu
Vetolujuus (min)	345 MPa (50 ksi)	Samanlainen kuin lievä teräs
myöntövoima (min)	275 MPa (40 ksi)	Riittävä useimpiin sovelluksiin
Venymä (min)	20%	Erinomainen muovattavuus
Pinta-alan pienennys (min)	30%	Hyvä sitkeys
Kovuus (max)	80 HRB	Kohtalainen kovuus
Elastisuusmoduuli	103 GPa (15 × 10⁶ psi)	56% teräsmoduulista



Fyysiset ominaisuudet

Omaisuus	Arvo	Merkitys
Tiheys	4,51 g/cm³ (0,163 lb/in³)	45 % kevyempi kuin teräs
Sulamispiste	1668 astetta (3034 astetta F)	Korkean{0}}lämpötilojen kyky
Lämmönjohtavuus	16.4 W/m·K	Hyvä lämmönsiirto
Lämpölaajenemiskerroin	8,6 µm/m· astetta (20-100 astetta)	Sopii hyvin lasiin ja keramiikkaan
Sähkövastus	0.56 µΩ·m	Kohtalainen johtavuus
Magneettiset ominaisuudet	Ei--magneettinen	MRI-yhteensopiva, ei häiriöitä
Ominaislämpö	0,523 J/g°-aste	Kohtalainen lämpökapasiteetti



Vakioputkikoot (saumaton)

NPS (tuumaa)	Ulkohalkaisija (mm)	Aikataulu 5S	Aikataulu 10S	Aikataulu 40S	Aikataulu 80S
1/8"	10.3	1,24 mm	1,73 mm	2,41 mm	-
1/4"	13.7	1,65 mm	2,24 mm	3,02 mm	-
3/8"	17.1	1,65 mm	2,31 mm	3,20 mm	-
1/2"	21.3	1,65 mm	2,77 mm	3,73 mm	4,78 mm
3/4"	26.7	1,65 mm	2,87 mm	3,91 mm	5,56 mm
1"	33.4	1,65 mm	2,77 mm	4,55 mm	6,35 mm
1-1/4"	42.2	1,65 mm	2,77 mm	4,85 mm	6,35 mm
1-1/2"	48.3	1,65 mm	2,77 mm	5,08 mm	7,14 mm
2"	60.3	1,65 mm	2,77 mm	5,54 mm	8,74 mm
2-1/2"	73.0	2,11 mm	3,05 mm	7,01 mm	9,53 mm
3"	88.9	2,11 mm	3,05 mm	7,62 mm	11,13 mm
4"	114.3	2,11 mm	3,05 mm	8,56 mm	13,49 mm
6"	168.3	2,77 mm	3,40 mm	10,97 mm	18,26 mm
8"	219.1	2,77 mm	3,76 mm	12,70 mm	20,62 mm
10"	273.0	3,40 mm	4,19 mm	15,09 mm	24,61 mm
12"	323.9	3,96 mm	4,57 mm	17,48 mm	28,58 mm



Mittojen toleranssit (ASTM B861)

Parametri	Toleranssi
Ulkohalkaisija (ulkohalkaisija pienempi tai yhtä suuri kuin 38 mm)	±0,13 mm
Ulkohalkaisija (OD 38-102 mm)	±0,25 mm
Ulkohalkaisija (ulkohalkaisija > 102 mm)	±0,38 mm
Seinän paksuus	+20% / -12.5%
Pituus	+6 mm / -0 mm (kiinteille pituuksille)
Suoruus	Enintään 1,5 mm / 1000 mm
Ovaliteetti	Vähemmän tai yhtä suuri kuin 1,5 % nimellisestä OD:sta
Leikkauksen neliömäisyys	Pienempi tai yhtä suuri kuin 0,8 mm



Materiaali	Tiheys (g/cm³)	Vetolujuus (MPa)	Korroosionkestävyys	Maksaa	Käyttöikä (merenkulku)
Titaani luokka 2	4.51	345	Erinomainen	Kohtalainen	50+ vuotta
304 ruostumaton teräs	8.00	515	Hyvä	Matala	5-15 vuotta
316 ruostumatonta terästä	8.00	580	Hyvä	Matala	10-20 vuotta
90/10 kupari-nikkeli	8.94	300	Hyvä	Kohtalainen	10-20 vuotta
Hiiliteräs	7.85	400	Huono	Erittäin alhainen	2-5 vuotta
FRP/lasikuitu	1.8-2.0	100-200	Hyvä	Kohtalainen	10-15 vuotta
Hastelloy C-276	8.89	790	Erinomainen	Erittäin korkea	50+ vuotta



Kemiallinen käsittely

Prosessiputket syövyttäville kemikaaleille

Lämmönvaihtimen putki

Reaktorin sisäosat ja kelat

Varastosäiliön liitännät



Suolanpoisto ja meri

Merivesijäähdytys ja paloputkistot

MSF- ja MED-haihduttimen letkut

Offshore-tason putket

Laivojen merivesijärjestelmät



Sähköntuotanto

FGD pesurin putkisto

Geoterminen suolaveden käsittely

Ydin toissijainen jäähdytys

Aurinkolämpönesteen siirto



Tehtaamme on erikoistunut titaanin tuotantolaitos, joka on varustettu edistyneillä tuotantokoneilla, mukaan lukien tyhjiökaarisulatusuunit (VAR) erittäin -puhtaiden harkon sulatukseen, hydrauliset taontapuristimet ja pyörivät lävistysmyllyt putkien onttojen valmistukseen, pilger-myllyt ja kylmävetopenkit tarkkuuteen putkien muotoiluun, tyhjiökäsittelyyn ja ilmakehän viimeistelyyn, tyhjiökäsittelyyn ja ilmakehän säätöön. linjat leikkausta, oikaisua ja pintakäsittelyä varten. Sisäinen-laatulaboratoriomme sisältää optisia emissiospektrometrejä (OES) kemiallisia analyysejä varten, universaaleja testauslaitteita (UTM) mekaanisten ominaisuuksien mittaamiseen, ultraäänivirheilmaisimia ja pyörrevirtatestejä ei--hajottavaan tarkastukseen, metallografiset mikroskoopit mikrorakenteen vaatimustenmukaisuuden arviointiin ja hydrostaattiset testauslaitteet paineen eheystarkastuksiin ennen putkien paineen eheyden tarkastusta ennen kaikkia putkia.
